BBBBox_組み立て †

このページの位置。

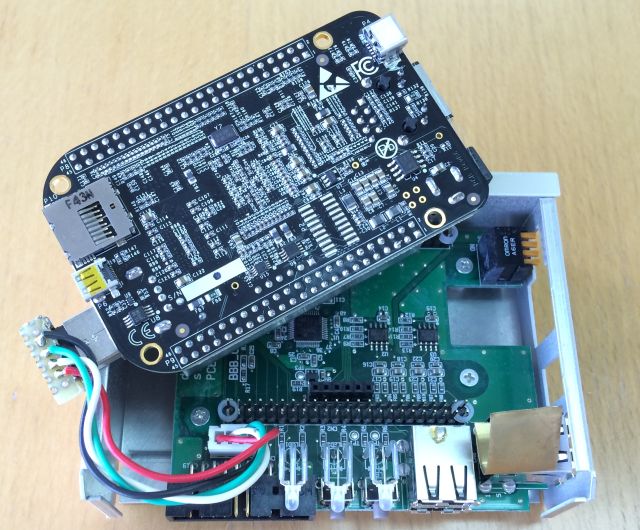

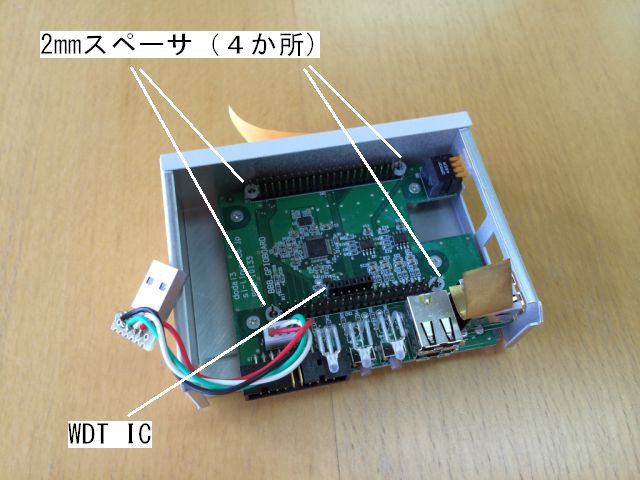

ケースは裏面ネジ１か所で固定されています。開けるとBBBとの接続コネクタ（２列）があります。この両サイドに2mmのスペーサを差し込みます。

ベース基板にはウォッチドックタイマ(WDT)ICが搭載されています。WDTはBBBがフリーズした場合に1.6秒後にリセットをかけるICです。電源投入直後からWDTが働いてしまうので、ブートローダ(MLO)にてWDTを無効にする必要があります。

BBBを固定する「前に」ブートローダMLOの書き換えを行ってください。こちらのページ>BBBBox_WDT

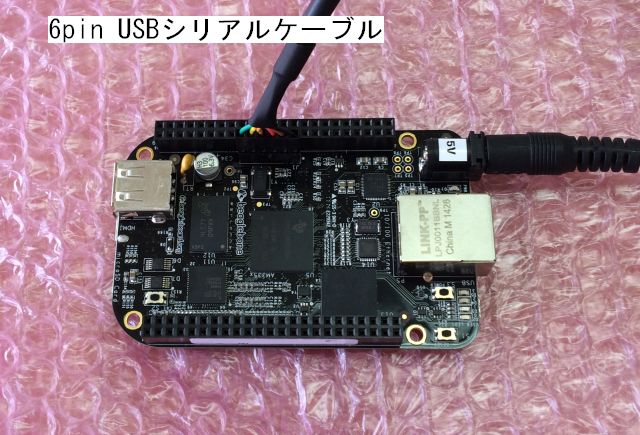

ケースに搭載後はシリアルコンソールは拡張端子に移動します。

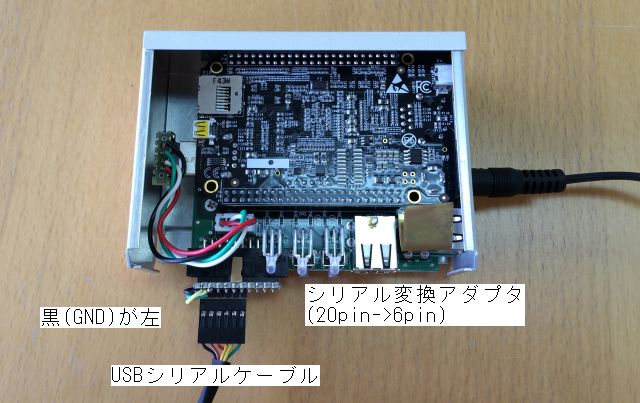

シリアル変換アダプタ(20pin->6pin)を自作するか入手してください。
正面左が黒(GND)になります。
関連 BBBB_console
