renesas_cloud_build_led †

ユーザプログラムの追加

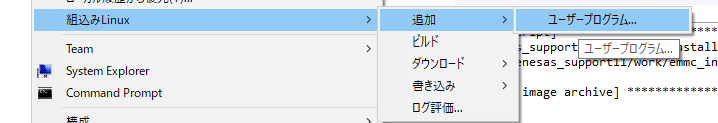

ユーザープロジェクトを右クリック
   組み込みLinux
      追加
         ユーザープログラム

配布DVD（デスクトップ上に配置）の次の２つを選択する（追加を２回行う）

配布DVD\\download\gpio_led
配布DVD\\download\leddipswdriver

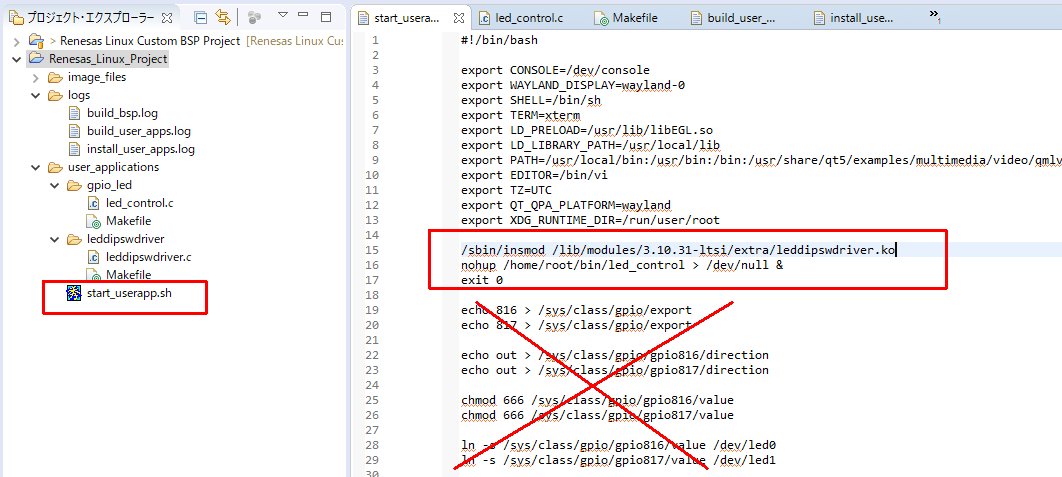

start_userapp.sh を編集し３行追加する

/sbin/insmod /lib/modules/3.10.31-ltsi/extra/leddipswdriver.ko
nohup /home/root/bin/led_control > /dev/null &
exit 0

exit 0 の後は実行されないので残してもよい（消してもよい）

ユーザープロジェクトを右クリック
   組み込みLinux
      ビルド

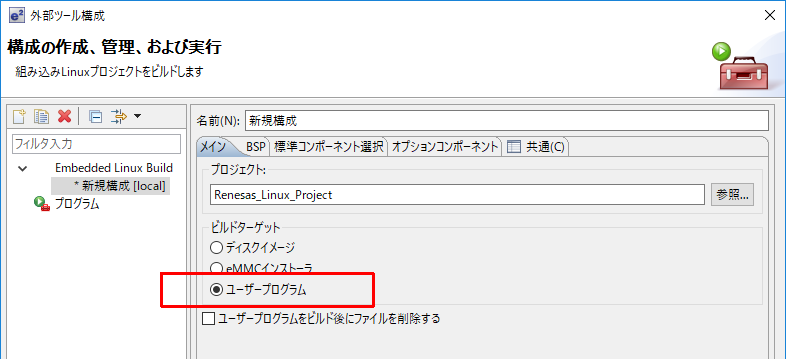

を選択する。今度はユーザプログラムを選択して実行する。

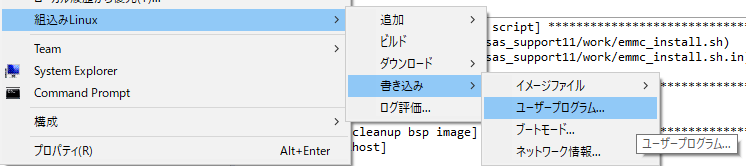

ユーザープロジェクトを右クリック
   組み込みLinux
      書き込み
         ユーザープログラム

を選択する。

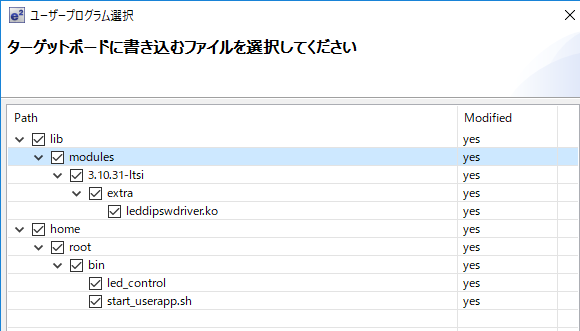

上記のファイルを書き込むことを確認する（ここは確認のみ）。

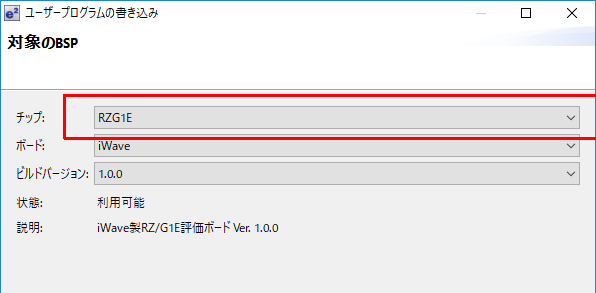

RZ/G1Eを選択する

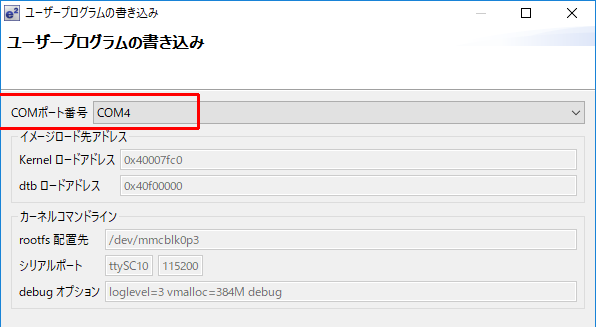

CAT845と接続されている COMポートを選択する

注意

• CAT845を作業中の場合、TeraTerm側で必ずlogoutしておくこと。
• e2stduioがCOMポートを使うのでTeraTermのシリアルコンソールを一度クローズすること。

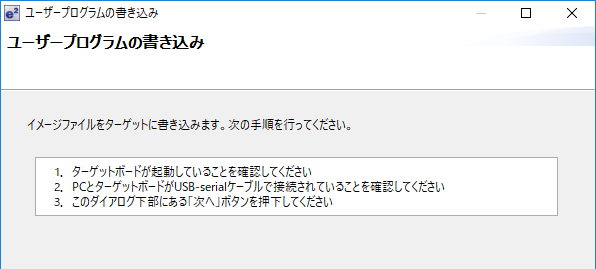

注意点を確認する

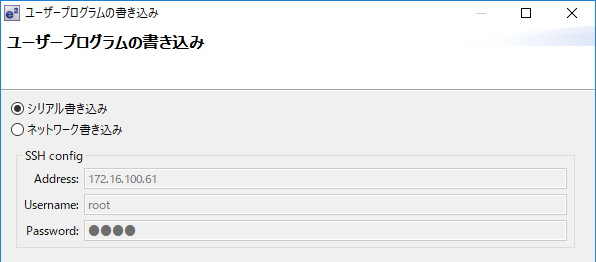

シリアル経由でユーザプログラムが書き込まれる。

書き込み完了後再び TeraTerm を開き、ユーザプログラムが書き込まれたかを確認する。

ログイン

iwg22m login: root
Password:root                                  <---- 画面には表示されない

ファイルが付かされたかを確認する

root@iwg22m:~# cd bin/
root@iwg22m:~/bin# ls -l
-rwxr-xr-x    1 root     root         14032 Jan 23 13:42 led_control
-rwxr-xr-x    1 root     root           839 Jan 23 13:42 start_userapp.sh

start_userapp.sh の内容を確認する

root@iwg22m:~/bin# cat start_userapp.sh
#!/bin/bash

export CONSOLE=/dev/console
export WAYLAND_DISPLAY=wayland-0
export SHELL=/bin/sh
export TERM=xterm
export LD_PRELOAD=/usr/lib/libEGL.so
export LD_LIBRARY_PATH=/usr/local/lib
export PATH=/usr/local/bin:/usr/bin:/bin:/usr/share/qt5/examples/multimedia/video/qmlvideofx/
export EDITOR=/bin/vi
export TZ=UTC
export QT_QPA_PLATFORM=wayland
export XDG_RUNTIME_DIR=/run/user/root

/sbin/insmod /lib/modules/3.10.31-ltsi/extra/leddipswdriver.ko
nohup /home/root/bin/led_control > /dev/null &
exit 0

正しければ再起動し、LEDが点滅することを確認する。

# reboot
