第8回 ハードウェア入門2.DIOの基礎

海老原祐太郎
2002/9/1

前回、デジタル出力ポートにHやLの電圧を出したり、デジタル入力ポートの
電圧をソフトウェアで0/1として取り込んだりが自由にできるようになりました。

しかしテスターで計って5Vが確認できただけでは面白くありません。
今回は実際にモノを動かしてみます。

基本はLED

いきなりメカを動かすのも大変なので、最初はLEDを制御してみます。


LEDを点灯するには電圧(Vf)2.5Vをかけます。電流(Ic)で明るさが決まります。
電流を あまり流しすぎるとLEDの寿命を縮めてしまいます。
一般的に小型のLEDは5mA程度、大型のLEDでは15〜20mAくらい流すようにします。
前回の説明のとおり、デジタル出力ポートはHレベルにしたときに5Vに近い電圧がでます。

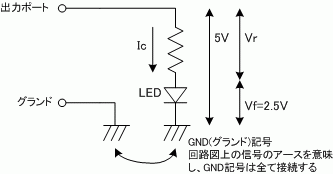

図の抵抗はLEDに流す電流を決める「電流制限抵抗」と呼ばれるものです。

出力ポートがHレベルで5Vだとすると、LEDに2.5Vをかけますので抵抗に
かかる電圧 Vr=5-2.5で 2.5Vになります。

電流を10mAとすると、オームの法則から R=E/I で 2.5/0.01= 250Ωとなります。
250Ωという抵抗は無いので、だいたい近い240Ωとか270Ωを使用します。

出力ポートをHレベル。つまりソフトウェアから1を書き込むとLEDが点灯し、
0を書き込むとLEDが消灯します。

と、ここまで説明しておいてアレですが、現実にはこの回路はあまり使いません。
10mAも電流を流すとデジタルICの出力が耐え切れず出力電圧が下がってしまう
ことがあるのです。
「だめです!電圧が低下しています!!」
といった事態が発生します。
従ってこの回路は小さいLEDで電流も小さくてよい時に使用します。

この回路形式を「Hレベルドライブ」といったり「ソースドライブ」、日本語では「正論理」
などと呼びます。

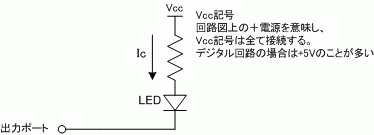

今回の図は先ほどと少し違っています。抵抗値は同じく270Ωとしましょう。
出力ポートからLレベル出力。つまり0Vを出力したとします。
電流は、水と同じで電圧の高いほうから低いほうに流れますので、+電源Vccから 出力ポートに向かって電流が流れます。

出力ポートはLレベルを出力する時には電流を吸い込むほうに働きます。
これが前回説明した「吸い込み電流」のことです。

この回路の場合はLEDの電流は電源(Vcc)から直接供給されているので
「電圧が下がる」といった事態は発生しません。

もちろん出力ポートに大電流を流し込んだらICが壊れてしまいますが、
10mAくらいなら流し込んでもOKです。

出力ポートにLレベルを出力すること。すなわち、ソフトウェアから0を書き込むことで LEDが点灯します。1を書き込むと、出力ポートがHになり電源電圧5V近くに
なりますのでLEDは消灯します。

この回路形式を「Lレベルドライブ」といったり「シンクドライブ」、日本語では「負論理」
などと呼びます。

LED点灯実験

CAT68701にはボード上にLEDが1個乗ってますので実験にはハンダゴテもLEDも不要です。
ブロック回路図を広げてください。


電流制限抵抗は図には省かれていますが実際には付いています。
LEDの方向を見て考えると判るのですが、「Hレベルドライブ」の回路になっています。
LEDが小さいのでHレベルドライブでも十分LEDを点灯させることができます。
Hレベルドライブですから出力ポートのビット15に1を書くと、LEDが点灯します。

では実際にコードを書いて見ます。
デバイスドライバは前回から引き続き組み込んであるとします。

#include <stdio.h>
#include <fcntl.h>
#include "paradrv.h"

int main(){
  int fd;
  unsigned short data,old;

  fd=open("/dev/cat68701-para",O_RDWR);
  if(fd<0){
    perror("");
    exit();
  }
  while(1){
    printf("LED ON\n");
    old=ioctl(fd,PARA_GETOUTPUTDATA,0);
    data = old | 0x8000;  // <−−ビット15を1にする
    write(fd,&data,2);
    sleep(1);

    printf("LED OFF\n");
    old=ioctl(fd,PARA_GETOUTPUTDATA,0);
    data = old & ~0x8000; // <−−ビット15を0にする
    write(fd,&data,2);
    sleep(1);
  }
  close(fd);
}

出力画面

LED ON
LED OFF
LED ON
LED OFF

見事にLEDが点滅していますね。

スイッチからの入力

今度は入力を考えて見ます。


図のように入力ポートにスイッチと抵抗をつけます。
スイッチがONになると電源(Vcc)と入力ポートがつながり、入力ポートはHレベルになります。
これをソフトウェアから読むと「1」が読み出せます。

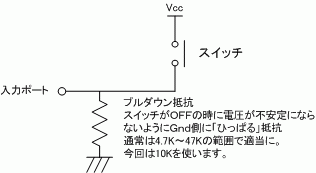

スイッチを離したとき、入力ポートの値が不定にならないように、グランド(0V)側に引っ張り下げる
抵抗をつけます。これを「プルダウン抵抗」と呼びます。
プルダウン抵抗は値は適当なのですが通常は4.7K〜100KΩの間で選択します。
10KΩをつけとけば妥当でしょう。

この回路はスイッチを押している間が「1」。スイッチを離している間が「0」になります。


今度は逆にスイッチをグランド側につけてみます。
スイッチを押している間は入力ポートがグランドに接続され、「0」になります。

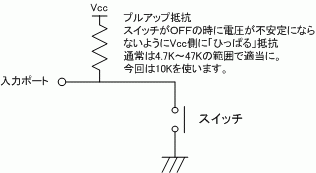

スイッチを離したとき、入力が不定にならないよう、電源側に引っ張り上げる抵抗
「プルアップ抵抗」が付いています。
これも10KΩくらいが妥当と思います。

この回路はスイッチを押している間が「0」、離している間が「1」になります。

実際の回路では後者の「スイッチをグランド側につける」回路が多用されます。
理由はいろいろあります。

  1. スイッチのところまで電源を引っ張らなくてよい。
  2. Hレベルは「2V〜5V」、それに対してLレベルは「0V〜0.8V」と範囲が狭いので、
    Lを意味のある信号(負論理)で統一したほうがノイズに対して強くなる

などが主な理由です。

スイッチ入力実験

CAT68701には入力スイッチも付いていますので、半田ごて使わずに入力の実験ができます。
またブロック回路図を開いてください。


入力ポートのビット12〜15にスイッチがつながっています。
スイッチがONになるとグランドに接続され「0」が入力されます。
またスイッチがOFFの時は5Vにプルアップされて「1」が入力されます。

#include <stdio.h>
#include <fcntl.h>
#include "paradrv.h"
int main(){
  int fd;
  unsigned char data[2];
  fd=open("/dev/cat68701-para",O_RDWR);
  if(fd<0){
    perror("");
    exit();
  }
  while(1){
    read(fd,data,2);
    printf("%02x\n",(data[1]>>4) & 0xf);
    sleep(1);
  }
  close(fd);
}

DIPSWの1をONにしてある状態で(自動ブートに設定してあるから)でプログラムを実行すると
以下の出力が出ます。

0e
0e
0e

以上がデジタルIOの本当の基礎になります。
次回からは半田ごてを使ってセンサーなどを取り込んでみます。
