BBBBox_組み立て

このページの位置。

BBBBox_組み立て手順を記します。

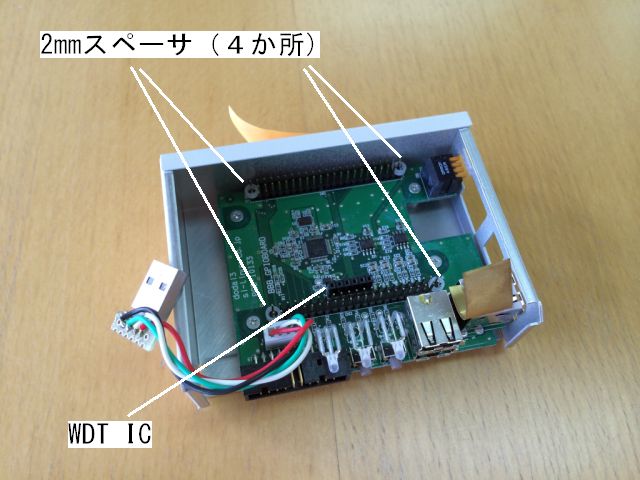

ケースは裏面ネジ1か所で固定されています。開けるとBBBとの接続コネクタ(2列)があります。この両サイドに2mmのスペーサを差し込みます。

ベース基板にはウォッチドックタイマ(WDT)ICが搭載されています。WDTはBBBがフリーズした場合に1.6秒後にリセットをかけるICです。電源投入直後からWDTが働いてしまうので、ブートローダ(MLO)にてWDTを無効にする必要があります。


BBBを固定する「前に」ブートローダMLOの書き換えを行ってください。こちらのページ>BBBBox_WDT


  1. USBケーブルを差し込みます

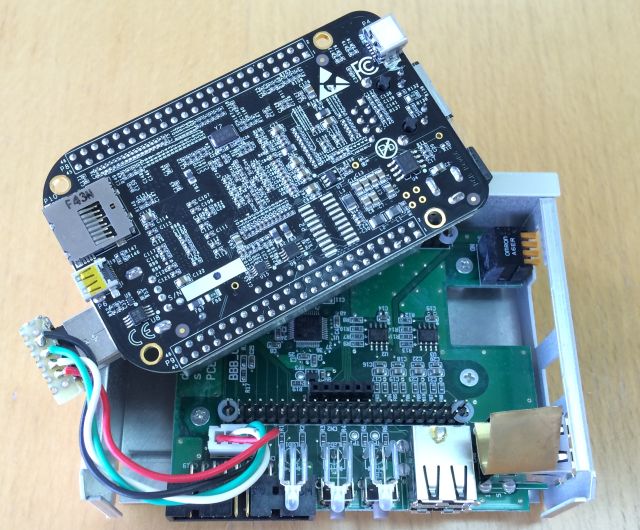

  2. BBBを差し込みます。ケースの両サイドに少し力を入れて広げるようにして差し込みます。

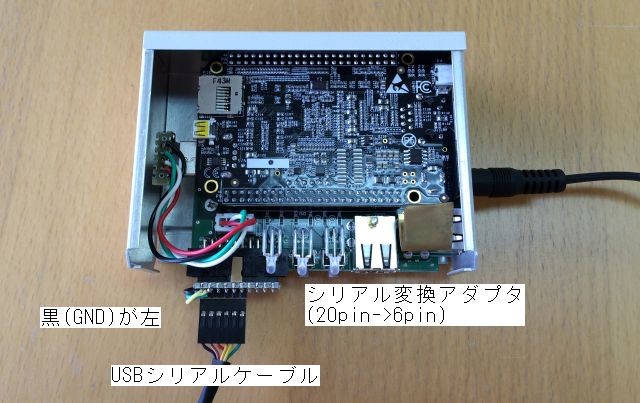

ケースに搭載後はシリアルコンソールは拡張端子に移動します。

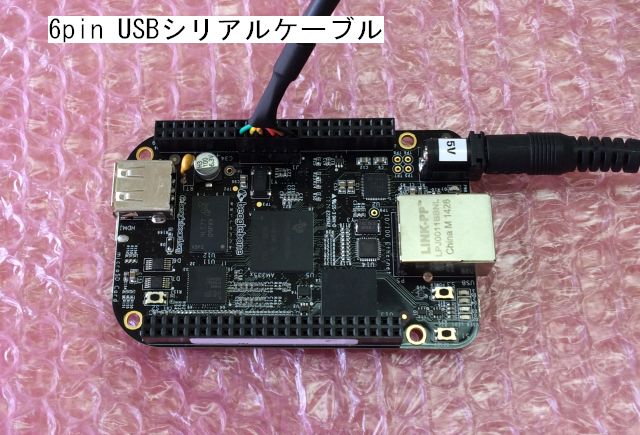

シリアル変換アダプタ(20pin->6pin)を自作するか入手してください。
正面左が黒(GND)になります。
関連 BBBB_console
